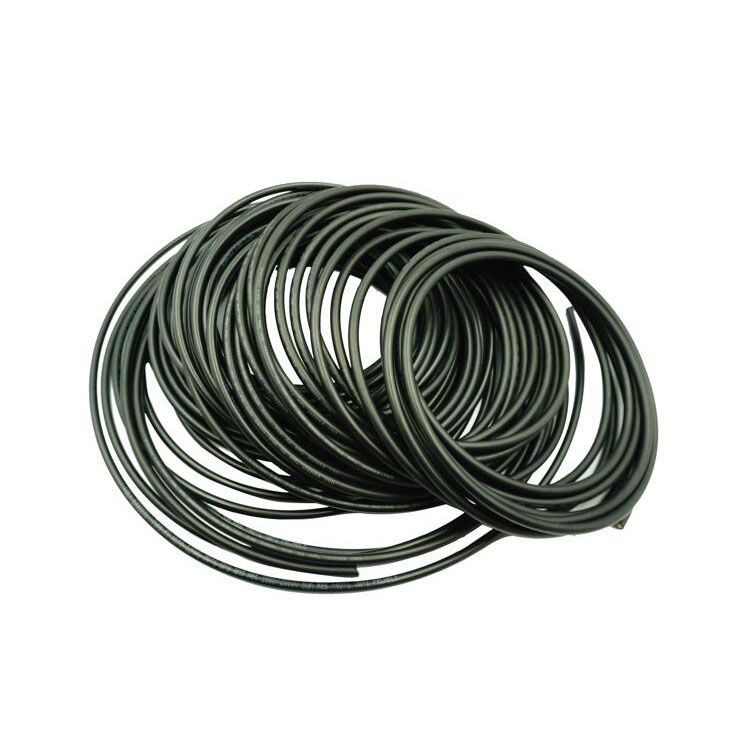

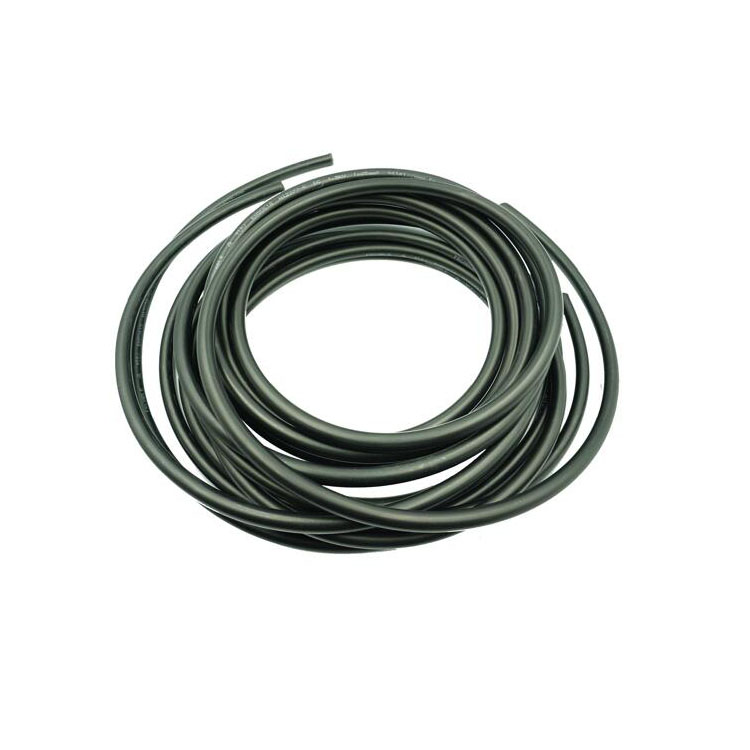

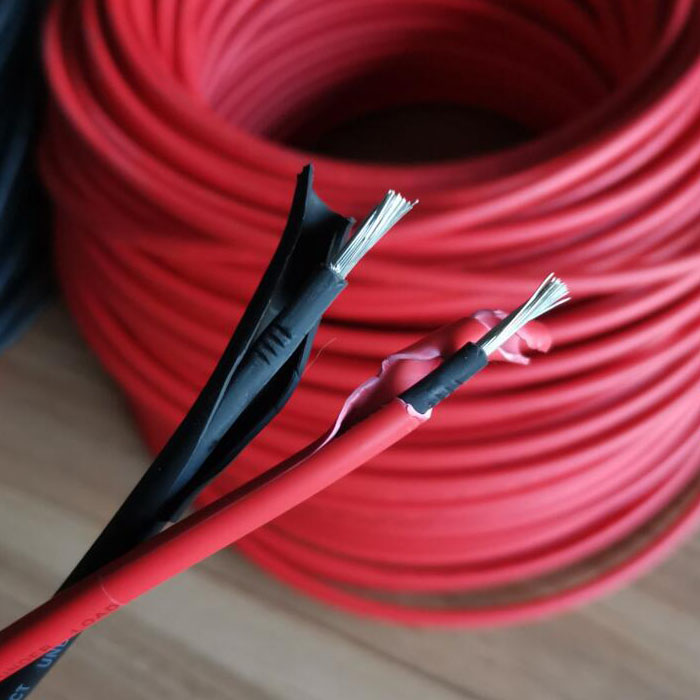

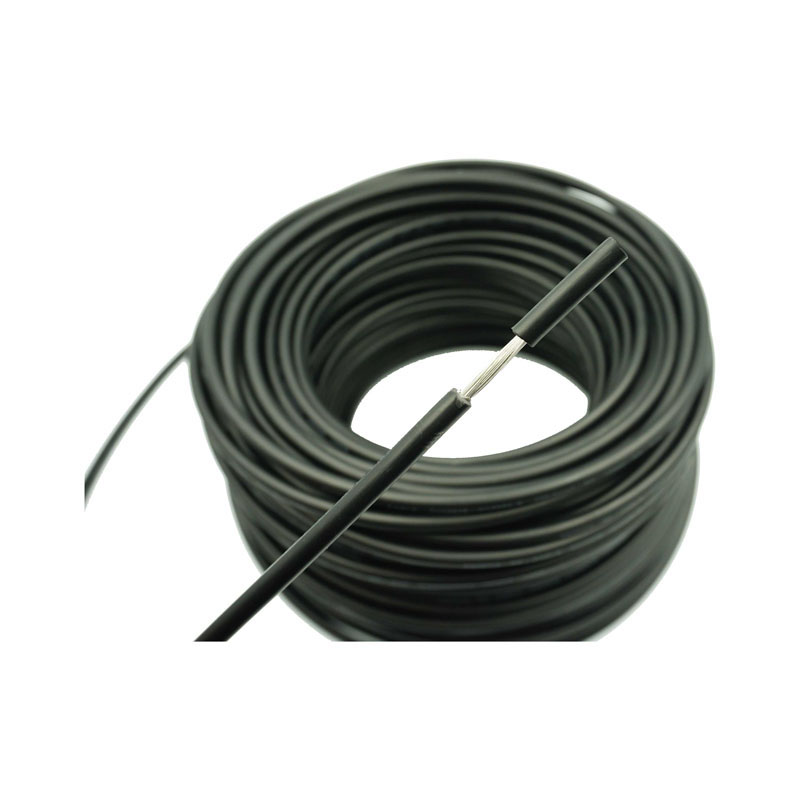

El cable fotovoltaico de cobre estañado puro IEC 62930 generalmente se compone de un cable de cobre de varios hilos. Los diferentes modelos tienen diferentes secciones transversales del conductor. Los números de diseño de 56 y 84 hilos son modelos comunes, consulte 4 mm² y 6 mm². Nuestro cable (cable fotovoltaico de cobre estañado puro) ha sido especialmente diseñado y seleccionado con alta resistencia al calor, a la intemperie y a los rayos UV para garantizar un funcionamiento estable a largo plazo en entornos exteriores. El cable fotovoltaico de cobre estañado se instala entre los paneles solares y se conecta al inversor. Cuando el sol incide sobre los paneles fotovoltaicos, generan corriente continua, que se transmite al inversor a través del cable fotovoltaico. Luego, el inversor convierte CC en CA y la suministra al equipo o red que debe utilizarse. Suministramos cables de alta calidad especialmente diseñados y fabricados para conectar los distintos componentes de un sistema de generación de energía solar y transmitir energía CC/CA.
EN50618 Capacidad de carga actual de los cables especificados en la norma.
Tabla A.2 — Uso recomendado de cables para sistemas fotovoltaicos
1 | 2 | 3 |
Construcción | Uso recomendado | Comentarios |
Cables para sistemas fotovoltaicos H1Z2Z2-K | Diseñado para su uso en instalaciones fotovoltaicas, p. según según HD 60364-7-712. Están destinados a un uso permanente en exteriores e interiores, para instalación fija, móvil y colgante. Instalación también en conductos y canales sobre, dentro o debajo de yeso, así como en electrodomésticos. Adecuado para la aplicación en equipos con aislamiento protector (clase de protección II) Son inherentemente a prueba de cortocircuitos y fallas a tierra según. según HD 60364-5-52. |
Para conocer los radios de curvatura recomendados, consulte EN 50565-1:2014, Tabla 3. Máx. Temperatura de almacenamiento: + 40 ℃ Mín. Temperatura de instalación y manipulación: - 25 ℃ |
Tabla A.3 — Capacidad de transporte de corriente de los cables fotovoltaicos
Área de sección transversal nominal
milímetros2
|
Capacidad de carga actual según método de instalación. | ||
Un solo cable libre en el aire
A
|
Cable único en una superficie
A
|
Dos cables cargados tocándose, sobre una superficie.
A
|
|
1,5 | 30 | 29 | 24 |
2,5 | 41 | 39 | 33 |
4 | 55 | 52 | 44 |
6 | 70 | 67 | 57 |
10 | 98 | 93 | 79 |
16 | 132 | 125 | 107 |
25 | 176 | 167 | 142 |
35 | 218 | 207 | 176 |
50 | 276 | 262 | 221 |
70 | 347 | 330 | 278 |
95 | 416 | 395 | 333 |
120 | 488 | 464 | 390 |
150 | 566 | 538 | 453 |
185 | 644 | 612 | 515 |
240 | 775 | 736 | 620 |
Temperatura ambiente: 60 ℃ (consulte la Tabla A.4 para otras temperaturas ambiente) máx. Temperatura del conductor: 120 ℃. | |||
NOTA El período de uso esperado a un máximo. Temperatura del conductor de 120 ℃ y máx. La temperatura ambiente de 90 ℃ está limitada a 20 000 h. |
